آموزش ساخت پنل خورشیدی در خانه

ساخت پنل خورشیدی یکی از کاربردی‌ترین روش‌ها برای آشنایی با فناوری انرژی‌های تجدیدپذیر و تولید برق پاک است. با افزایش توجه به انرژی خورشیدی، بسیاری از افراد به دنبال یادگیری نحوه ساخت پنل خورشیدی ارزان، کوچک و کاربردی برای پروژه‌های خانگی، آموزشی و سیستم‌های مستقل برق هستند.

در این آموزش تمرکز اصلی روی ساخت یک پنل خورشیدی کوچک تا متوسط با استفاده از سلول‌های خورشیدی آماده است. ساخت خود سلول خورشیدی در خانه امکان‌پذیر نیست و نیاز به فرآیندهای صنعتی و تجهیزات تخصصی دارد؛ چیزی که در خانه ساخته می‌شود در واقع ماژول یا پنل خورشیدی از سلول‌های آماده است.

قبل از ساخت پنل خورشیدی چه چیزی را باید مشخص کنیم؟

قبل از خرید قطعات، باید مشخص کنید پنل شما قرار است چه کاری انجام دهد. ساخت یک پنل 10 واتی برای یک پروژه آموزشی با ساخت پنل حدود 100 وات برای شارژ باتری کاملاً متفاوت است.

سه مورد را از ابتدا مشخص کنید:

• توان مورد نیاز پنل، بر حسب وات
• ولتاژ مورد نیاز سیستم، مانند 6، 12 یا 24 ولت
• کاربرد پنل، مانند روشنایی، شارژ باتری یا اجرای یک تجهیزات کم‌مصرف

برای مثال، اگر هدف شما ساخت یک پنل خورشیدی برای یک سیستم باتری 12 ولت باشد، باید پنلی طراحی کنید که ولتاژ کاری آن برای شارژ باتری مناسب باشد؛ بنابراین صرفاً رسیدن به عدد 12 ولت در مدار کافی نیست.

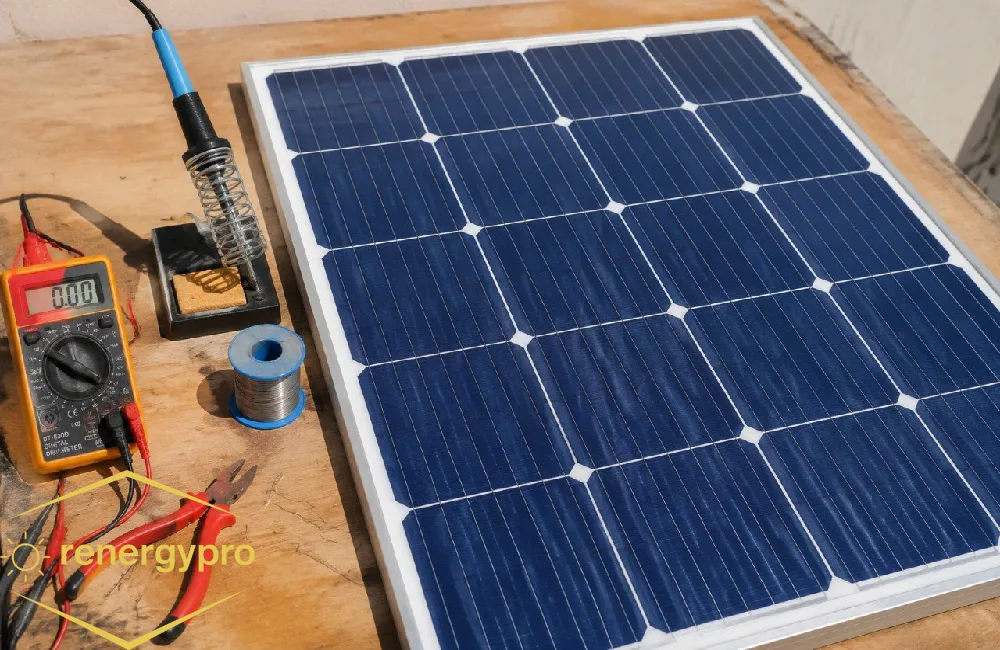

برای ساخت پنل خورشیدی به چه وسایلی نیاز داریم؟

برای یک پروژه معمولی، قطعات و ابزار زیر مورد نیاز است:

نکته مهم: برای ساخت یک پنل واقعی و مقاوم در برابر شرایط محیطی، فقط چسباندن سلول‌ها بین دو ورق شیشه کافی نیست. پنل‌های استاندارد از فرآیند محصورسازی و لمینیت استفاده می‌کنند. بنابراین اگر هدف شما تولید پنلی برای استفاده طولانی‌مدت در فضای باز است، کیفیت لایه‌بندی و لمینیت به اندازه لحیم‌کاری اهمیت دارد.

انتخاب سلول خورشیدی مناسب

سلول‌های خورشیدی مختلفی برای ساخت پنل وجود دارد، اما برای پروژه‌های دست‌ساز معمولاً سلول‌های سیلیکونی آماده انتخاب راحت‌تری هستند. سلول‌های مونوکریستال معمولاً راندمان بالاتری دارند و در فضای یکسان می‌توانند توان بیشتری ارائه کنند. اگر ابعاد پنل برای شما مهم است، این نوع سلول انتخاب مناسبی است. سلول‌های پلی‌کریستال در بسیاری از پروژه‌های آموزشی و اقتصادی استفاده شده‌اند و در صورت دسترسی و قیمت مناسب می‌توانند برای ساخت پنل دست‌ساز استفاده شوند.

تعداد سلول لازم برای ساخت پنل خورشیدی

مهم‌ترین نکته در طراحی پنل این است که تعداد سلول‌ها را فقط بر اساس عدد اسمی ولتاژ انتخاب نکنید. ابتدا ولتاژ مورد نیاز سیستم را مشخص کنید و بعد تعداد سلول‌ها را بر اساس ولتاژ کاری سلول، شرایط دما و حاشیه لازم برای شارژ باتری تعیین کنید.

برای نمونه، هر سلول سیلیکونی متداول در شرایط کاری می‌تواند حدود 0.5 تا 0.6 ولت داشته باشد. به همین دلیل در پنل‌های سنتی مناسب برای سیستم‌های باتری 12 ولت، آرایش 36 سلول سری بسیار رایج بوده است.

تعداد دقیق سلول‌ها باید با مشخصات واقعی سلولی که خریداری می‌کنید محاسبه شود. به عنوان مثال دو سلول با ظاهر مشابه ممکن است از نظر جریان یا ولتاژ کاری یکسان نباشند.

آموزش ساخت پنل خورشیدی؛ مرحله به مرحله

در این بخش، مراحل ساخت یک پنل خورشیدی با استفاده از سلول‌های آماده را از تعیین توان و ولتاژ تا اتصال سلول‌ها، تست خروجی و نصب لایه‌های محافظ بررسی می‌کنیم.

با رعایت ترتیب مراحل و نکات فنی، می‌توانید یک پنل خورشیدی کوچک و کاربردی برای پروژه‌های آموزشی و سیستم‌های کم‌مصرف بسازید.

1.  مشخص کردن توان و ولتاژ پنل

قبل از شروع مونتاژ، توان مورد نظر خود را مشخص کنید. برای نمونه فرض کنیم قصد داریم یک پنل خورشیدی برای یک سیستم کوچک 12 ولت بسازیم.

در این حالت باید مشخص شود باتری یا مصرف‌کننده چه مقدار انرژی نیاز دارد. اگر انرژی روزانه مورد نیاز شما 500 وات‌ساعت باشد و فرض کنید حدود 5 ساعت تابش مؤثر دارید، مقدار تئوری توان پنل حدود 100 وات خواهد بود.

اما این عدد فقط یک محاسبه اولیه است. در طراحی واقعی باید تلفات کابل، دما، کنترلر، باتری، زاویه نصب و سایر اجزای سیستم را نیز در نظر گرفت؛ بنابراین معمولاً نباید پنل را دقیقاً برابر مقدار محاسبه تئوری انتخاب کرد.

2.  سلول‌ها را بررسی و دسته‌بندی کنید

قبل از لحیم‌کاری، همه سلول‌ها را روی یک سطح نرم و صاف قرار دهید و آن‌ها را بررسی کنید.

• ترک روی سلول نباشد.
• گوشه‌های سلول شکسته نباشد.
• خطوط فلزی سطح سلول سالم باشد.
• سلول‌های بسیار ضعیف یا آسیب‌دیده جدا شوند.
• سلول‌های دارای مشخصات مشابه در یک پنل استفاده شوند.

این مرحله را جدی بگیرید. سلول خورشیدی بسیار شکننده است و فشار دادن، خم کردن یا ضربه زدن به آن می‌تواند باعث ایجاد ترک‌های ریز شود؛ حتی اگر شکستگی در ظاهر مشخص نباشد.

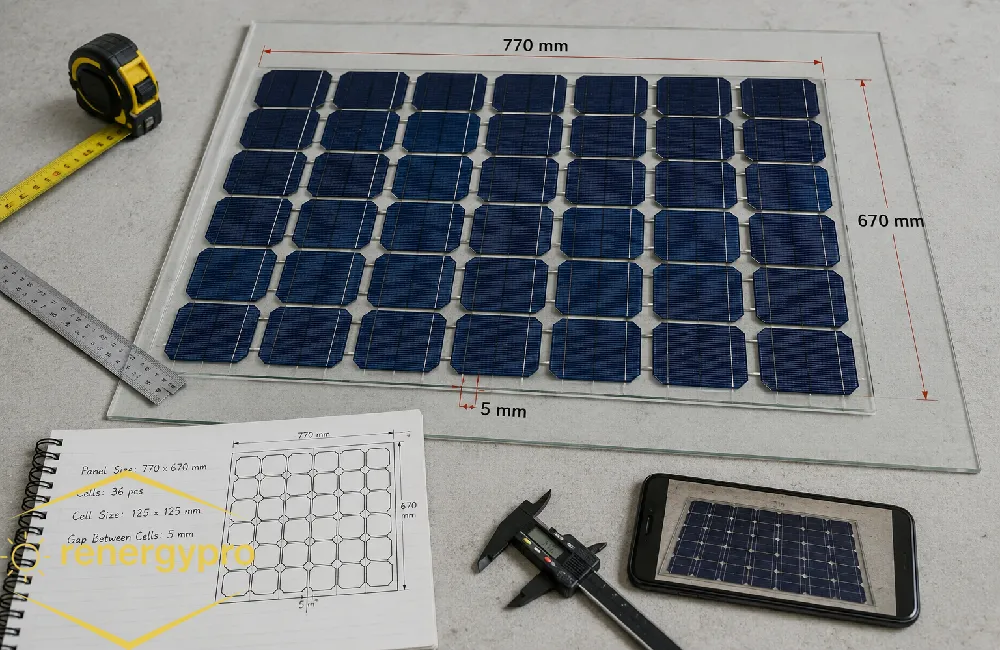

3.  اندازه پنل و نقشه چیدمان را تعیین کنید

حالا باید قبل از هر لحیم‌کاری مشخص کنید سلول‌ها دقیقاً در چه موقعیتی قرار می‌گیرند. ابتدا شیشه یا سطح پایه را اندازه‌گیری کنید و سپس سلول‌ها را بدون چسب روی آن بچینید. فاصله بین سلول‌ها باید یکنواخت باشد تا هم ظاهر پنل منظم شود و هم فشار مکانیکی روی سلول‌ها کاهش پیدا کند.

پیشنهاد عملی: قبل از لحیم‌کاری، تمام سلول‌ها را یک بار روی شیشه بچینید و از فاصله‌ها عکس بگیرید. این عکس می‌تواند هنگام مونتاژ نهایی به عنوان الگوی چیدمان استفاده شود.

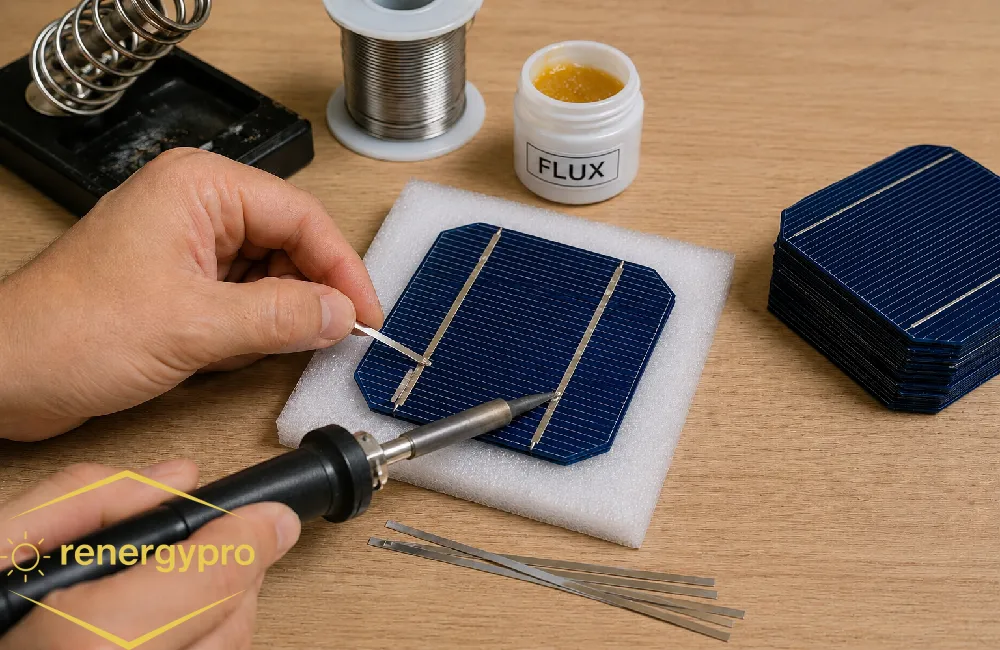

4.  نوارهای Tab Wire را روی سلول‌ها لحیم کنید

در این مرحله باید نوار اتصال را روی باسبارهای سلول لحیم کنید. این فرآیند در صنعت با نام Tabbing شناخته می‌شود.

برای سلول‌های شکننده، کنترل دمای هویه اهمیت زیادی دارد. هویه بسیار داغ یا مکث طولانی روی یک نقطه می‌تواند به سلول آسیب بزند.

1. سطح تماس سلول را تمیز کنید.
2. مقدار مناسبی فلاکس مخصوص استفاده کنید.
3. نوار Tab Wire را روی باسبار قرار دهید.
4. هویه را با فشار کم روی مسیر اتصال حرکت دهید.
5. اتصال را بررسی کنید تا مسیر لحیم‌شده قطع نباشد.
6. همین فرآیند را برای تمام سلول‌ها تکرار کنید.

در این مرحله نباید سلول را تحت فشار قرار دهید. همچنین از کشیدن نوار یا خم کردن شدید سلول خودداری کنید.

5. سلول‌ها را به صورت سری به هم متصل کنید

حالا سلول‌های آماده باید به یک رشته سری تبدیل شوند. در اتصال سری، خروجی مثبت یک سلول به خروجی منفی سلول بعدی متصل می‌شود.

به صورت ساده:  مثبت سلول 1 ← منفی سلول 2 ← مثبت سلول 2 ← منفی سلول 3 …

البته جهت دقیق اتصال باید بر اساس قطب‌بندی همان سلولی که خریداری کرده‌اید انجام شود. به ظاهر خطوط سلول اعتماد نکنید و قطبیت را با مشخصات سازنده و مولتی‌متر بررسی کنید.

بعد از ساخت اولین رشته، نباید آن را فوراً روی پنل بچسبانید. ابتدا همه اتصالات را تست کنید.

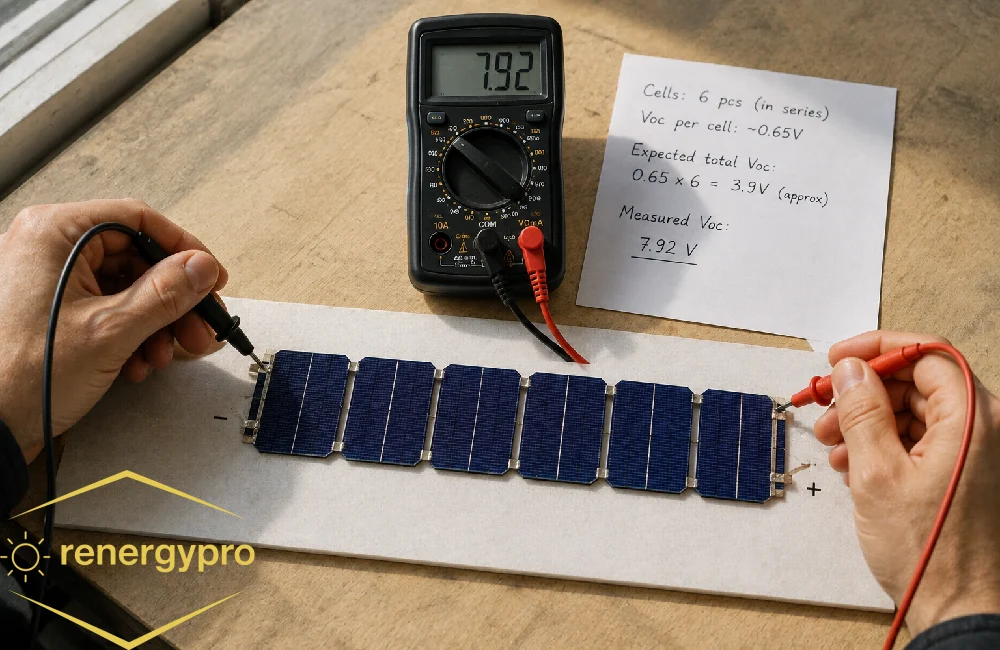

6.  ولتاژ رشته سلولی را تست کنید

مولتی‌متر را روی اندازه‌گیری ولتاژ DC قرار دهید و دو سر رشته را اندازه بگیرید. اگر چندین سلول به صورت سری متصل شده باشند، ولتاژ خروجی باید تقریباً برابر مجموع ولتاژ سلول‌ها باشد.

اگر ولتاژ مورد انتظار به دست نمی‌آید، قبل از ادامه کار این موارد را بررسی کنید:

• قطبیت یکی از سلول‌ها اشتباه نباشد.
• یک اتصال لحیم قطع نشده باشد.
• یک سلول شکسته یا معیوب نباشد.
• نوار اتصال در یک قسمت از باسبار جدا نشده باشد.
• اندازه‌گیری در شرایط مناسب نوری انجام شده باشد.

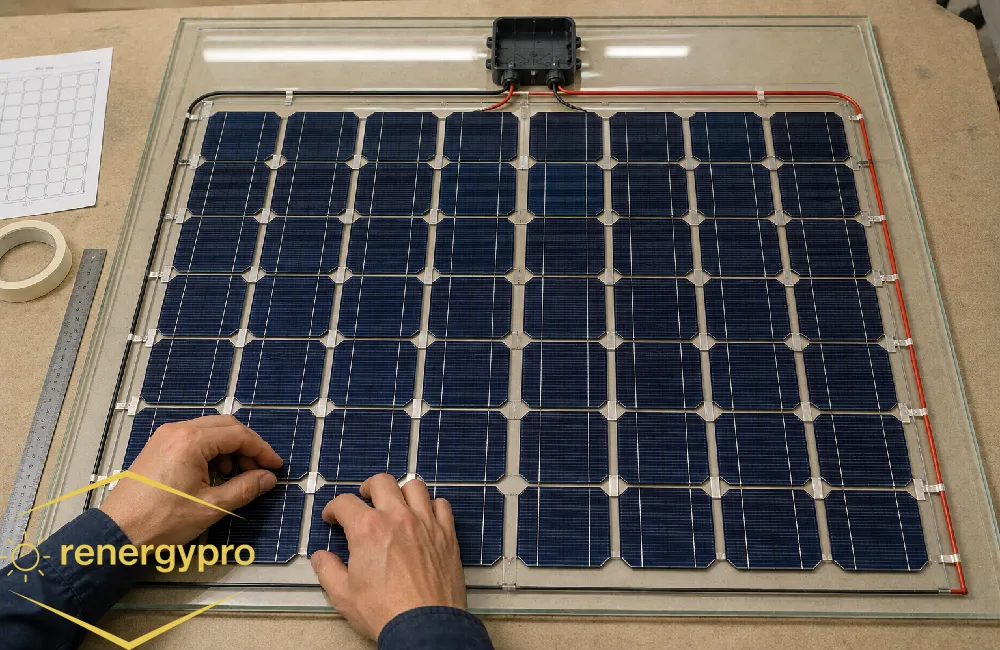

7. چیدمان نهایی سلول‌ها روی شیشه

پس از اطمینان از عملکرد رشته‌ها، سلول‌ها را طبق نقشه روی شیشه قرار دهید. در این مرحله باید مسیر سیم‌ها و محل خروجی پنل از قبل مشخص شده باشد. همچنین فاصله کافی برای عبور باسبار و قرار گرفتن جعبه اتصال در نظر بگیرید.

سلول‌ها نباید به یکدیگر فشار وارد کنند. هنگام جابه‌جایی نیز تا حد ممکن از لمس کردن و فشار دادن سطح سلول‌ها خودداری کنید.

8. اتصال رشته‌ها و باسبار اصلی

اگر پنل شما از چند رشته سلولی تشکیل شده است، باید رشته‌ها به شکل صحیح به باسبار اصلی متصل شوند تا جریان تولیدشده از کل پنل جمع شود.

این قسمت یکی از مهم‌ترین نقاط الکتریکی پنل است. اتصال ضعیف یا سطح مقطع نامناسب می‌تواند باعث افزایش مقاومت، گرم شدن اتصال و کاهش توان خروجی شود. پس از اتصال، دوباره با مولتی‌متر ولتاژ مدار باز پنل را اندازه بگیرید.

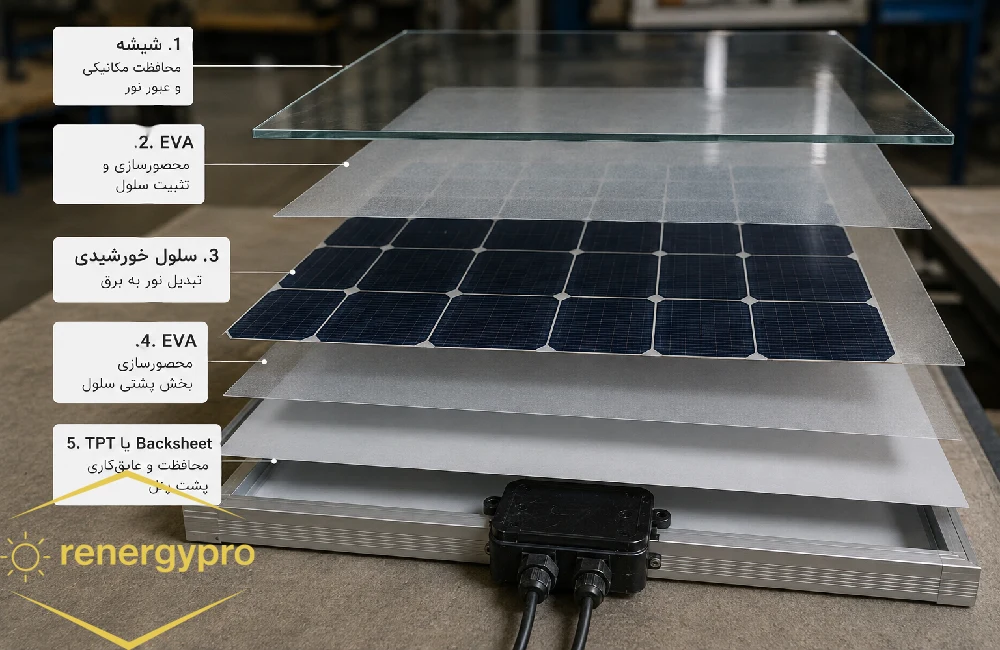

9.  قرار دادن لایه‌های محافظ پنل

پس از اتمام مدار الکتریکی، نوبت به محافظت از سلول‌ها می‌رسد. ساختار رایج یک پنل کریستالی از جلو به پشت می‌تواند به صورت زیر باشد:

این لایه‌ها در پنل‌های استاندارد تحت فرآیند لمینیت قرار می‌گیرند تا ساختاری یکپارچه، مقاوم در برابر رطوبت و دارای استحکام مکانیکی ایجاد شود.

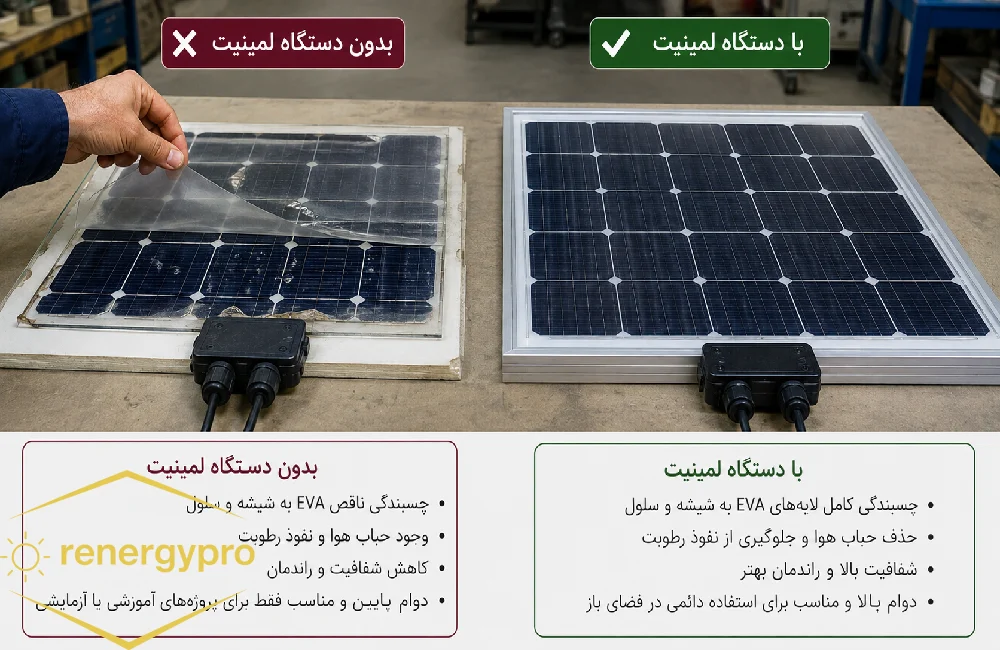

10.  آیا می‌توان EVA را بدون دستگاه لمینیت استفاده کرد؟

این نکته یکی از مهم‌ترین بخش‌های ساخت پنل دست‌ساز است. EVA مورد استفاده در پنل‌های استاندارد معمولاً با فرآیند لمینیت حرارتی و تحت شرایط کنترل‌شده تثبیت می‌شود.

بنابراین قرار دادن ساده EVA بین شیشه و سلول و چسباندن دستی آن، از نظر دوام با یک پنل صنعتی قابل مقایسه نیست.

اگر دستگاه لمینیت و تجهیزات لازم را ندارید، ساخت پنل برای پروژه آموزشی یا استفاده آزمایشی امکان‌پذیر است، اما برای نصب دائمی در فضای باز بهتر است فرآیند محصورسازی توسط تجهیزات مناسب انجام شود.

11.  آب‌بندی و نصب فریم

بعد از تکمیل لایه‌بندی، باید ساختار پنل در برابر نفوذ آب و رطوبت محافظت شود. فریم آلومینیومی علاوه بر افزایش استحکام پنل، عملیات نصب آن را نیز ساده‌تر می‌کند. آب‌بندی لبه‌ها باید به صورت کامل انجام شود، اما مسیرهایی که برای تخلیه یا طراحی خاص پنل در نظر گرفته شده‌اند نباید بدون توجه مسدود شوند.

12.  نصب جعبه اتصال و کابل خروجی

کابل‌های مثبت و منفی پنل باید از طریق محل اتصال مناسب به خارج هدایت شوند. جعبه اتصال یا Junction Box در پنل‌های استاندارد برای محافظت از اتصالات و فراهم کردن محل مناسب برای دیودها و کابل‌ها استفاده می‌شود.

پیش از بستن نهایی جعبه اتصال، قطبیت کابل‌ها را با مولتی‌متر مشخص کنید و مثبت و منفی را به شکل واضح علامت‌گذاری کنید.

تست نهایی پنل خورشیدی

قبل از اتصال پنل به باتری یا تجهیزات دیگر، چند آزمایش ساده انجام دهید.

1.  ولتاژ مدار باز : مولتی‌متر را روی DC Voltage قرار دهید و پنل را در معرض نور مناسب قرار دهید. سپس ولتاژ بین خروجی مثبت و منفی را اندازه بگیرید. اگر مقدار اندازه‌گیری‌شده با طراحی پنل همخوانی ندارد، قبل از هر اتصال دیگری عیب‌یابی را انجام دهید.
2.  بررسی قطبیت : مشخص کنید کدام کابل مثبت و کدام کابل منفی است. اتصال معکوس می‌تواند به تجهیزات متصل‌شده آسیب بزند یا باعث عملکرد نادرست سیستم شود.
3.  بررسی اتصالات : تمام نقاط لحیم، باسبارها و محل خروج کابل‌ها را بررسی کنید. هیچ اتصال شل، شکسته یا مشکوکی نباید باقی بماند.
4.  بررسی عملکرد زیر نور : پنل را زیر نور مستقیم خورشید قرار دهید و ولتاژ خروجی را بررسی کنید. برای یک آزمایش دقیق‌تر، جریان و توان نیز باید تحت شرایط کنترل‌شده اندازه‌گیری شوند.

اشتباهات رایج هنگام ساخت پنل خورشیدی

• استفاده از سلول‌های نامتناسب : اگر سلول‌های دارای مشخصات بسیار متفاوت در یک رشته قرار بگیرند، عملکرد مجموعه می‌تواند کاهش پیدا کند. بهتر است سلول‌ها تا حد امکان از نظر مشخصات الکتریکی مشابه باشند.
• لحیم‌کاری با حرارت زیاد : حرارت زیاد یا مکث طولانی روی سلول ممکن است باعث آسیب یا ترک خوردن آن شود. کنترل دما و کاهش فشار مکانیکی هنگام لحیم‌کاری ضروری است.
• بی‌توجهی به قطبیت : اگر یک سلول برعکس قرار گیرد، رشته سری شما دچار مشکل خواهد شد. به همین دلیل باید جهت تمام سلول‌ها پیش از اتصال مشخص شود.
• تست نکردن پنل قبل از عایق‌بندی : یکی از رایج‌ترین اشتباهات این است که سلول‌ها بلافاصله پس از لحیم‌کاری زیر لایه‌های محافظ قرار می‌گیرند. اگر یک اتصال اشتباه باشد، بعداً دسترسی به آن بسیار دشوار خواهد بود. همیشه قبل از بستن پنل، ولتاژ خروجی را اندازه‌گیری کنید.

• استفاده از عایق‌بندی ضعیف : رطوبت می‌تواند باعث خوردگی اتصالات و کاهش عمر پنل شود. بنابراین محافظت در برابر آب و رطوبت فقط یک موضوع ظاهری نیست و مستقیماً روی دوام پنل اثر دارد.
• وصل کردن مستقیم پنل به تجهیزات نامناسب : نباید تنها بر اساس عبارت‌هایی مانند «پنل 12 ولت» تصمیم به اتصال پنل به باتری یا مصرف‌کننده بگیرید. مشخصات واقعی ولتاژ، جریان و توان باید با تجهیزات سیستم مطابقت داشته باشد.

برای ساخت پنل خورشیدی در خانه چه نکات ایمنی را رعایت کنیم؟

• هنگام برش شیشه از تجهیزات ایمنی مناسب استفاده کنید.
• سلول‌ها را با فشار دست خم نکنید.
• هنگام لحیم‌کاری مراقب حرارت هویه باشید.
• دو سر خروجی پنل را بدون نیاز به یکدیگر اتصال کوتاه نکنید.
• قطب مثبت و منفی را قبل از اتصال به تجهیزات مشخص کنید.
• قبل از اتصال پنل به باتری یا اینورتر، مشخصات هر دو را بررسی کنید.
• برای سیستم‌های توان بالا یا نصب دائمی، طراحی و اجرای بخش الکتریکی را به متخصص بسپارید.

جمع‌بندی

ساخت پنل خورشیدی در خانه می‌تواند یک پروژه کاربردی برای یادگیرینرژی خورشیدی و ساخت یک سیستم کوچک تولید برق باشد؛ اما نتیجه نهایی کاملاً به کیفیت سلول‌ها، نحوه اتصال، دقت لحیم‌کاری و عایق‌بندی بستگی دارد.

اگر هدف شما ساخت یک پنل ساده برای پروژه آموزشی یا تجهیزات کم‌مصرف است، می‌توانید با سلول‌های آماده شروع کنید و مرحله‌به‌مرحله یک پنل متناسب با نیاز خود بسازید. اما برای استفاده دائمی در فضای باز یا تأمین برق خانه، خرید پنل استاندارد معمولاً انتخاب مطمئن‌تری است؛ زیرا فرآیند تولید، لمینیت، تست و کنترل کیفیت آن در شرایط تخصصی انجام می‌شود.

در نهایت، قبل از خرید قطعات بهتر است ابتدا توان و ولتاژ مورد نیاز خود را مشخص کنید. این کار باعث می‌شود تعداد سلول‌ها، ابعاد پنل و سایر تجهیزات را درست انتخاب کنید و از ساخت پنلی که خروجی آن با نیاز واقعی شما مطابقت ندارد جلوگیری شود.

سوالات متداول

1. آیا می‌توان پنل خورشیدی را در خانه ساخت؟

بله، می‌توان با استفاده از سلول‌های خورشیدی آماده یک پنل دست‌ساز برای پروژه‌های آموزشی، کم‌مصرف و آزمایشی ساخت. ساخت خود سلول خورشیدی به تجهیزات صنعتی نیاز دارد.

2. برای ساخت پنل خورشیدی 12 ولت چند سلول لازم است؟

در پنل‌های سنتی مناسب سیستم‌های 12 ولت، استفاده از 36 سلول در اتصال سری رایج است؛ اما تعداد دقیق سلول باید بر اساس مشخصات واقعی سلول و ولتاژ کاری مورد نیاز سیستم تعیین شود.

3. آیا می‌توان یک پنل 100 وات در خانه ساخت؟

بله، با انتخاب سلول‌های مناسب و طراحی صحیح مدار می‌توان یک پنل دست‌ساز در محدوده 100 وات ساخت. تعداد سلول‌ها باید براساس توان، ولتاژ و جریان مورد نیاز محاسبه شود.

4. آیا می‌توان پنل خورشیدی را بدون EVA ساخت؟

برای یک پروژه آزمایشی امکان ساخت ساختار ساده‌تر وجود دارد، اما برای یک پنل مقاوم و مناسب استفاده طولانی‌مدت در فضای باز، محصورسازی و لایه‌بندی استاندارد اهمیت زیادی دارد.

5. آیا سلول‌های خورشیدی باید دقیقاً یکسان باشند؟

بهتر است سلول‌های مورد استفاده در یک پنل از نظر مشخصات الکتریکی و ابعاد تا حد امکان مشابه باشند. ترکیب سلول‌های بسیار متفاوت می‌تواند باعث افت عملکرد مجموعه شود.

6. چرا پنل ساخته‌شده ولتاژ مورد انتظار را تولید نمی‌کند؟

علت می‌تواند سایه، نور کم، اتصال اشتباه، لحیم‌کاری ضعیف، سلول معیوب، شکستگی سلول یا طراحی نامناسب تعداد سلول‌ها باشد. ابتدا ولتاژ هر رشته و سپس ولتاژ کل پنل را جداگانه بررسی کنید.

7. آیا می‌توان پنل دست‌ساز را برای برق کامل خانه استفاده کرد؟

برای تأمین برق یک خانه، تنها ساخت پنل کافی نیست. ظرفیت مورد نیاز پنل‌ها، باتری، کنترلر شارژ، اینورتر، کابل‌ها، حفاظت الکتریکی و الگوی مصرف باید به صورت یک سیستم کامل طراحی شوند.

8. آیا می‌توان یک پنل خورشیدی کوچک و ارزان ساخت؟

بله. برای پروژه‌های آموزشی و کم‌مصرف می‌توان از تعداد محدودی سلول خورشیدی استفاده کرد و یک پنل کوچک ساخت.
